聚丙烯PP

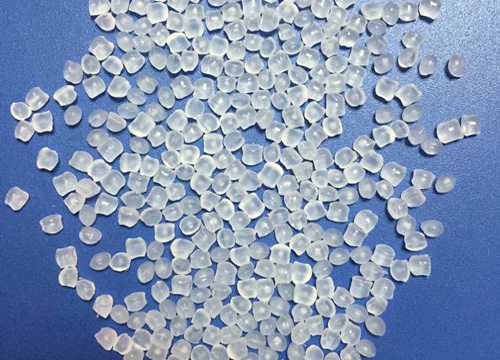

聚丙烯，英文名称:Polypropylene，日文名称:ポリプロピレン分子式:C3H6nCAS 简称:PP由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规聚丙烯（isotaeticPolyProlene）、无规聚丙烯（atacticPolyPropylene）和间规聚丙烯（syndiotaticPolyPropylene）三种。

结构式　甲基排列在分子主链的同一侧称等规聚丙烯；若甲基无秩序的排列在分子主链的两侧称无规聚丙烯；当甲基交替排列在分子主链的两侧称间规聚丙烯。一般生产的聚丙烯树脂中，等规结构的含量为95%，其余为无规或间规聚丙烯。工业产品以等规物为主要成分。聚丙烯也包括丙烯与少量乙烯的共聚物在内。通常为半透明无色固体，无臭无毒。由于结构规整而高度结晶化,故熔点高达167℃,耐热,制品可用蒸汽消毒是其突出优点。密度0.90g/cm3,是最轻的通用塑料。耐腐蚀,抗张强度30MPa，强度、刚性和透明性都比聚乙烯好。缺点是耐低温冲击性差，较易老化，但可分别通过改性和添加抗氧剂予以克服。

特点

无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆、不耐磨、易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件 。常见的酸、碱有机溶剂对它几乎不起作用，可用于食具。

成型特性

1.结晶料，湿性小，易发生融体破裂，长期与热金属接触易分解。

2.流动性好，但收缩范围及收缩值大，易发生缩孔.凹痕，变形。

3.冷却速度快，浇注系统及冷却系统应缓慢散热，并注意控制成型温度，料温低温高压时容易取向，模具温度低于50度时，塑件不光滑，易产生熔接不良，流痕，90度以上易发生翘曲变形。

4.塑料壁厚须均匀，避免缺胶，尖角，以防应力集中。

聚丙烯成型工艺

注塑模工艺条件：

注塑机选用：对注塑机的选用没有特殊要求。由于PP具有高结晶性。需采用注射压力较高及可多段控制的电脑注塑机。锁模力一般按3800t/m2来确定，注射量20%-85%即可。

干燥处理：如果储存适当则不需要干燥处理。

熔化温度：PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。熔融段温度最好在240℃。

模具温度：模具温度50-90℃，对于尺寸要求较高的用高模温。型芯温度比型腔温度低5℃以上。

注射压力：采用较高注射压力（1500-1800bar）和保压压力（约为注射压力的80%）。大概在全行程的95%时转保压，用较长的保压时间。

注射速度：为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。

流道和浇口：流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

熔胶背压：可用5bar熔胶背压，色粉料的背压可适当调高。

制品的后处理：为防止后结晶产生的收缩变形，制品一般需经热水浸泡处理。
