当前位置: 首页>塑料原料
聚甲醛POM

聚甲醛POM

浏览次数:1927次

所属分类:塑料原料

发布日期:2021-07-27

咨询热线:13932815220 更多联系方式
详情

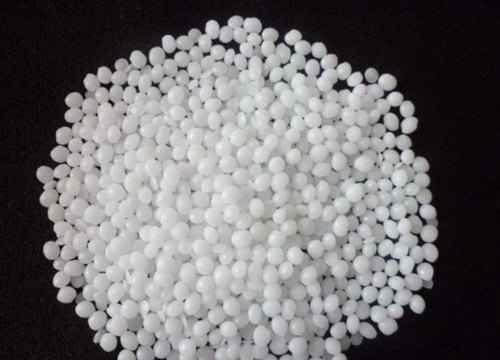

聚甲醛POM

聚甲醛(英文:polyformaldehyde)热塑性结晶聚合物。被誉为“超钢”或者“赛钢”,又称聚氧亚甲基。结构为,英文缩写为POM。通常甲醛聚合所得之聚合物,聚合度不高,均聚甲醛的熔融温度为180℃左右,且易受热解聚。

性质

聚甲醛是一种没有侧链,高密度,高结晶性的线性聚合物,具有优异的综合性能。

聚甲醛是一种表面光滑,有光泽的硬而致密的材料,淡黄或白色,可在-40-100°C温度范围内长期使用。它的耐磨性和自润滑性也比绝大多数工程塑料优越,又有良好的耐油,耐过氧化物性能。很不耐酸,不耐强碱和不耐太阳光紫外线的辐射。

聚甲醛的拉伸强度达70MPa,吸水性小,尺寸稳定,有光泽,这些性能都比尼龙好,聚甲醛为高度结晶的树脂,在热塑性树脂中是坚韧的。具抗热强度,弯曲强度,耐疲劳性强度均高,耐磨性和电性能优良。

性能

性能数值

比重 1.43

熔点 175°C

伸强度(屈服) 70MPa

伸长率(屈服) 15%

(断裂) 15%

冲击强度(无缺口) 108KJ/m2

(带缺口) 7.6KJ/m2

均聚甲醛的合成一般以甲醛的水溶液在酸的存在下缩合聚合。得到聚合度为100以上的a-聚甲醛,然后将其加热分解成甲醛气体,经精制和脱水后,通常利用部分预聚合的方法纯化单体,然后通入含少量引发剂的干燥溶剂中进行聚合。因为水的存在,使分子量显著降低。引发剂可用路易斯酸或碱等。但大多用叔胺进行负离子加成聚合,反应如下:聚甲醛的端基为半缩醛(—CH2OH),当温度高于 100℃ 时,端基易断裂,一般需经端基处理使之稳定化。稳定化处理后可耐热到230 ℃。多聚甲醛可在 170~200 ℃的温度下加工,如注射、挤出、吹塑等。主要用作工程塑料,用于汽车、机械部件等。

典型应用范围

POM具有很低的摩擦系数和很好的几何稳定性,特别适合于制作齿轮和轴承。由于它还具有耐高温特性,因此还用于管道器件(管道阀门、泵壳体),草坪设备等。

注塑模工艺条件:

干燥处理:如果材料储存在干燥环境中,通常不需要干燥处理。

熔化温度:均聚物材料为190~230℃;共聚物材料为190~210℃。

模具温度:80~105℃。为了减小成型后收缩率可选用高一些的模具温度。

注射压力:700~1200bar。

注射速度:中等或偏高的注射速度。

流道和浇口:可以使用任何类型的浇口。如果使用隧道形浇口,则最好使用较短的类型。对于均聚物材料建议使用热注嘴流道。对于共聚物材料既可使用内部的热流道也可使用外部热流道。

化学和物理特性

POM是一种坚韧有弹性的材料,即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展强度、抗疲劳强度,但不易于加工。共聚物材料有很好的热稳定性、化学稳定性并且易于加工。无论均聚物材料还是共聚物材料,都是结晶性材料并且不易吸收水分。POM的高结晶程度导致它有相当高的收缩率,可高达到2%~3.5%。对于各种不同的增强型材料有不同的收缩率。

化学和物理特性

POM是一种坚韧有弹性的材料,即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展强度、抗疲劳强度,但不易于加工。共聚物材料有很好的热稳定性、化学稳定性并且易于加工。无论均聚物材料还是共聚物材料,都是结晶性材料并且不易吸收水分。POM的高结晶程度导致它有相当高的收缩率,可高达到2%~3.5%。对于各种不同的增强型材料有不同的收缩率。

主要用途

聚甲醛(pom)是一种性能优良的工程塑料,在国外有“夺钢”、”超钢”之称。pom具有类似金属的硬度、强度和钢性,在很宽的温度和湿度范围内都具有很好的自润滑性、良好的耐疲劳性,并富于弹性,此外它还有较好的耐化学品性。pom以低于其他许多工程塑料的成本,正在替代一些传统上被金属所占领的市场,如替代锌、黄铜、铝和钢制作许多部件,自问世以来,pom已经广泛应用于电子电气、机械、仪表、日用轻工、汽车、建材、农业等领域。在很多新领域的应用,如医疗技术、运动器械等方面,pom也表现出较好的增长态势。

注塑件边角有毛边是什么原因?

注塑件边角有毛边是什么原因?

注塑加工厂在注塑生产塑料制品时会遇到产品边缘有边角发生;然而注塑件边角有毛边大多发生在模具的分合位置上,如动模和静模的分型面,滑块的滑配部位、镶件的绝隙、顶杆孔隙等处。 注塑件

塑料产品填充不足的解决方案

塑料产品填充不足的解决方案

一、产品设计:设计塑件的形体结构时,应注意塑件的厚度与熔料填充时的极限流动长度。在注射成型中,塑件的厚度通常为1 ~ 3mm,大型塑件为3~ 6mm。二、原材料:1、更换材料或添加助剂以改善流动性。 2、将喷嘴拆下清理或扩大模具冷料穴和流道截面面积

异形模具在制作中的注意事项

异形模具在制作中的注意事项

保温是指在燃烧过程中,达到较高燃烧温度范围后,保持一段时间,或在较低的温度下保持一段时间,统称为保温时间,然后进入冷却阶段。一般来说,在任何陶瓷磨削产品的燃烧过程中,或多或少都需要一段保温时间,主要是为了尽可能平整窑内外的温差,使产品各部分的物理化学反应均匀。使产品的组织结构趋于一致,从而获得性能一

HOTLINE

联系人:史经理

HOTLINE

微信\电话:13932815220

ADDRESS

地址:河北省深州市大屯镇孤城工业区

二维码
扫一扫,获取报价
版权所有:2021 深州市华民机械有限公司 备案号:冀ICP备15004736号-4 网站地图
网站首页 网站首页 电话咨询电话咨询 返回顶部返回顶部
